программно-аппаратный комплекс управления насосами для систем холодоснабжения
Москва
Жилые комплексы
Проект: Многофункциональный жилой комплекс с подземной автостоянкой, г. Москва.
Задача: Спроектировать программно-аппаратный комплекс управления насосами для систем холодоснабжения.

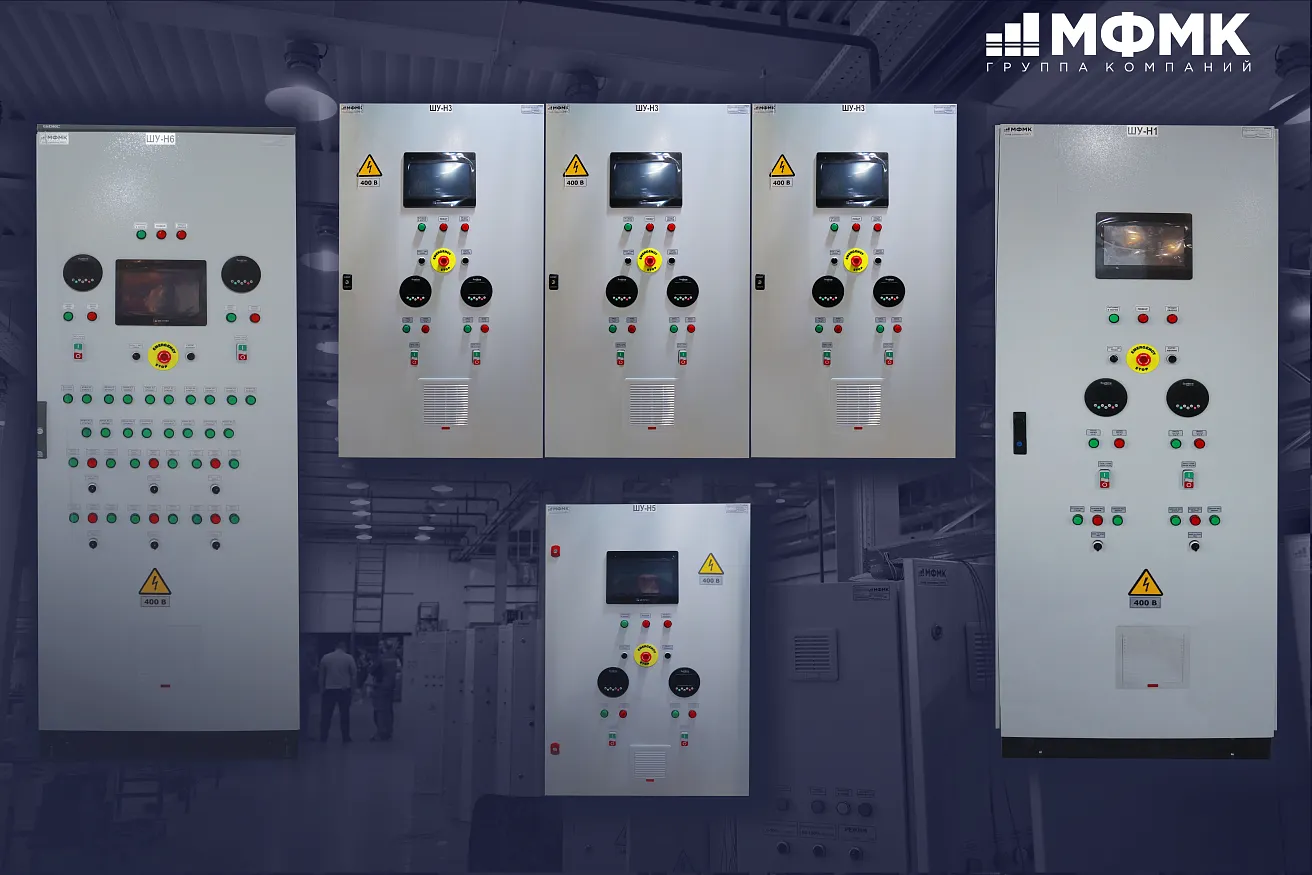

Решение: Создана серия унифицированных шкафов на базе ПЛК, силовой электроники с частотным регулированием (ЧР) и возможностью полной интеграции в АСУ здания.
Главный шкаф управления насосами и теплообменниками (ШУ №1)
Управление двумя независимыми контурами чиллеров с обратной связью по положению клапанов.
Нагрузка — два насоса по 22 кВт (один резервный) с ЧР
Особенности:
- Расширенная диагностика: контроль температуры в коллекторах, давления в трубопроводах, состояния фильтров вентиляции.
Шкафы управления насосами (ШУ №2 - №6)
Нагрузка — насосные агрегаты мощностью от 1,5 до 7,5 кВт с ЧР
Особенности:
- Встроенная принудительная вентиляция с фильтрацией для работы в пыльных условиях;
- Полное резервирование питания 24 В DC с двумя АКБ 12В 7Ач.
Проект демонстрирует комплексный подход к автоматизации инженерных систем. Шкафы образуют единую управляемую среду с резервированием, диагностикой и удобством интеграции в АСУ здания (протокол Modbus RTU).
