Разработка системы распределения и учёта электроэнергии ЖК ЛЕВЕНСОН
Москва
Жилые комплексы
Проект: Разработка системы распределения и учёта электроэнергии для инженерной инфраструктуры ЖК ЛЕВЕНСОН (г. Москва, Трехпрудный пер., д.9)
Задача: Обеспечить надежное питание, распределение нагрузок и учет электроэнергии с возможностью интеграции в систему диспетчеризации

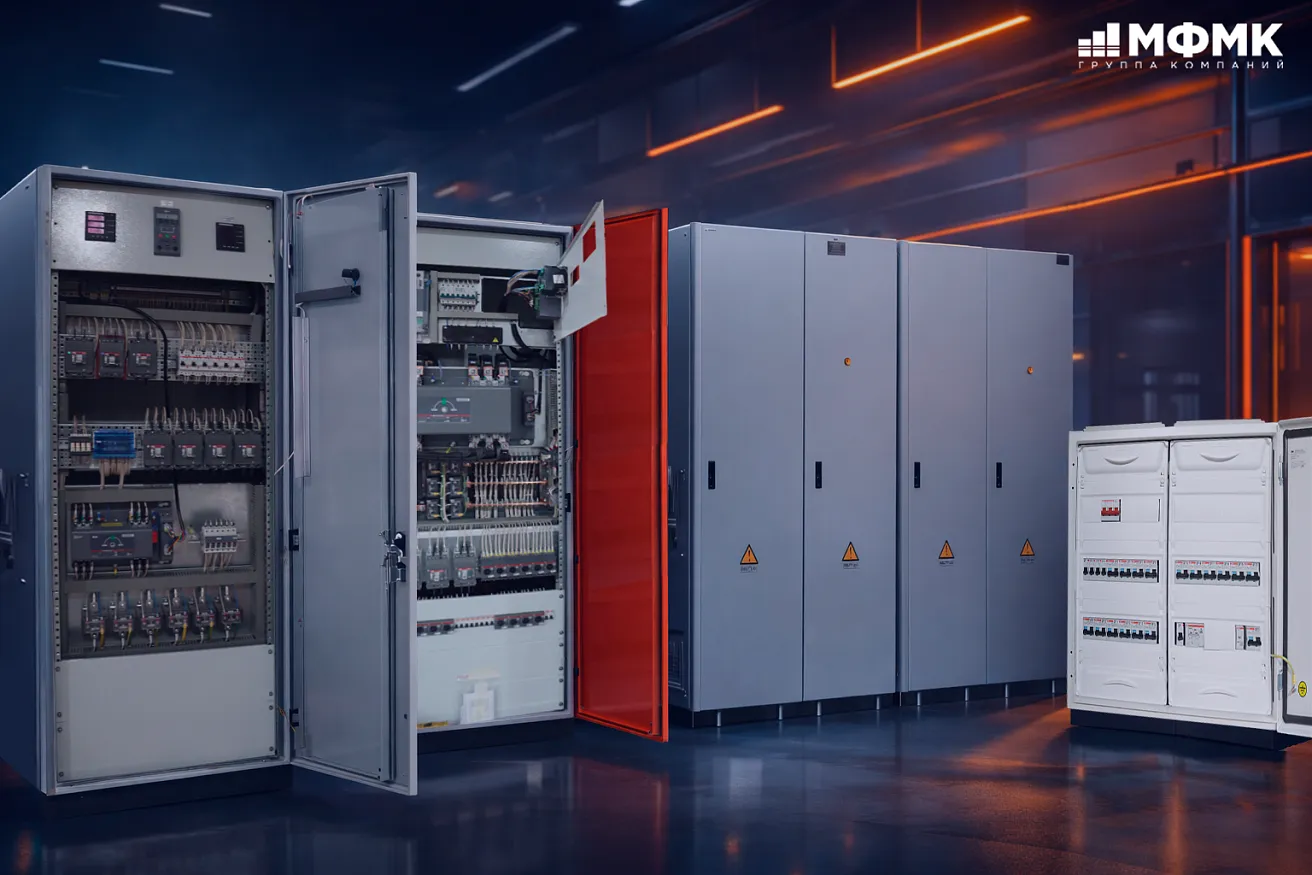

Решение: Изготовлен масштабный комплекс шкафов (более 30 ед.) распределения, управления и учета с акцентом на отказоустойчивость (ГРЩ (3200А), РУ-0,4, ВРУ с АВР, ЩРК, ЩО, ШР, противопожарный ВРУ)
Особенности решения:
ШУ-2Т (учёт электроэнергии)
* Схемное разделение измерительных и силовых цепей для повышения точности учета
* Включение приборов учета через отдельные защитные цепи
* Подготовка схемы к передаче данных на верхний уровень (RS-485)
АШУ (шкафы распределения/управления)
* Унификация схемных решений для всех шкафов серии
* Разделение силовых и управляющих цепей для повышения надежности
ВРУ с АВР (вводно-распределительные устройства)
* Реализация автоматического ввода резерва (АВР) с логикой переключения вводов
* Исключение встречного включения вводов за счет межблочных связей
* Обеспечение непрерывности питания критичных потребителей
Итог: система построена с акцентом на отказоустойчивость (два ввода, АВР) и устойчивую работу при аварийных режимах.
