Ростокинский акведук: управление насосами в распределенной системе
Москва
Проект: Ростокинский акведук
Объект имеет протяженную структуру: оборудование и шкафы управления размещены по всей длине акведука.
Расстояние от шкафов до насосов достигает десятков и сотен метров, при этом система работает в уличных условиях с перепадами температур.
Задача:
Обеспечить автоматизированное управление:
— 5 насосами (1,1 кВт)
— декоративной подсветкой (24V DC)
С учетом:
— защиты оборудования
— стабильной работы в любое время года
— возможности диспетчеризации
Решение:

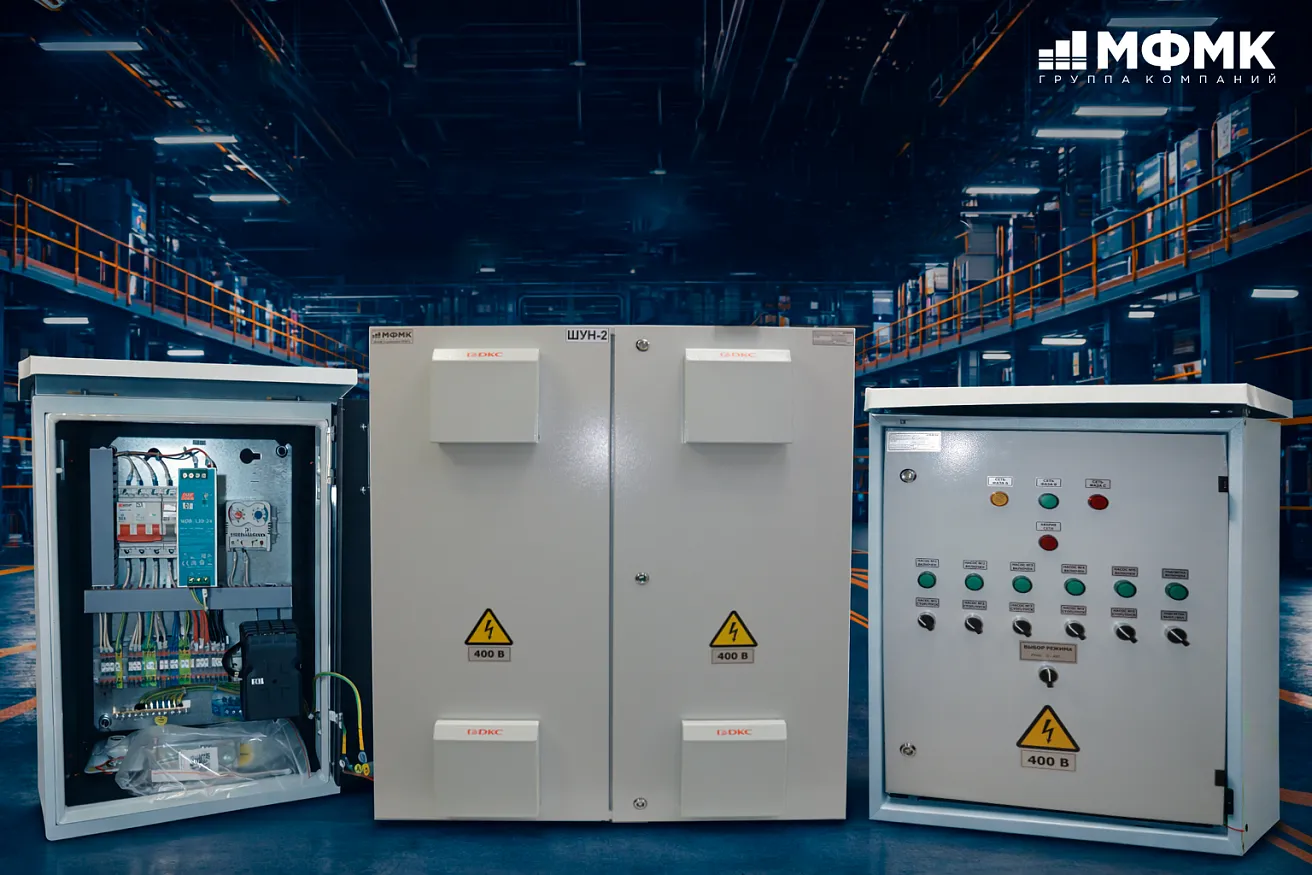

Разработан комплект шкафов:
— главный ШУН-1
— ведомый ШУН-2 с частотными преобразователями
— 5 шкафов подключения насосов и светильников
Система построена как распределенная — с учетом протяженности объекта и расстояний между узлами управления и исполнительными механизмами.
Особенности решения:
ШУН-1 (главный)
— раздельное питание силовых цепей и управления
— управление по расписанию (недельное и циклическое реле)
— светодиодная индикация состояния насосов, подсветки и аварий
ШУН-2 (ведомый)
— 5 ПЧ 1,5 кВт
— входные ЭМС-фильтры
— комплекс решений для работы ПЧ при протяженных кабельных линиях, включая применение выходных дросселей
— расстояния до насосов — от ~70 до 260+ м
— плавный пуск и защита двигателей
Климатическое исполнение
— реализованы обогрев и вентиляция шкафов
— обеспечена стабильная работа ПЧ в зимних и летних условиях
Результат:
Реализована система управления, которая обеспечивает:
— стабильную работу насосов
— управление декоративной подсветкой
— корректную работу оборудования при перепадах температур и протяженных линиях
